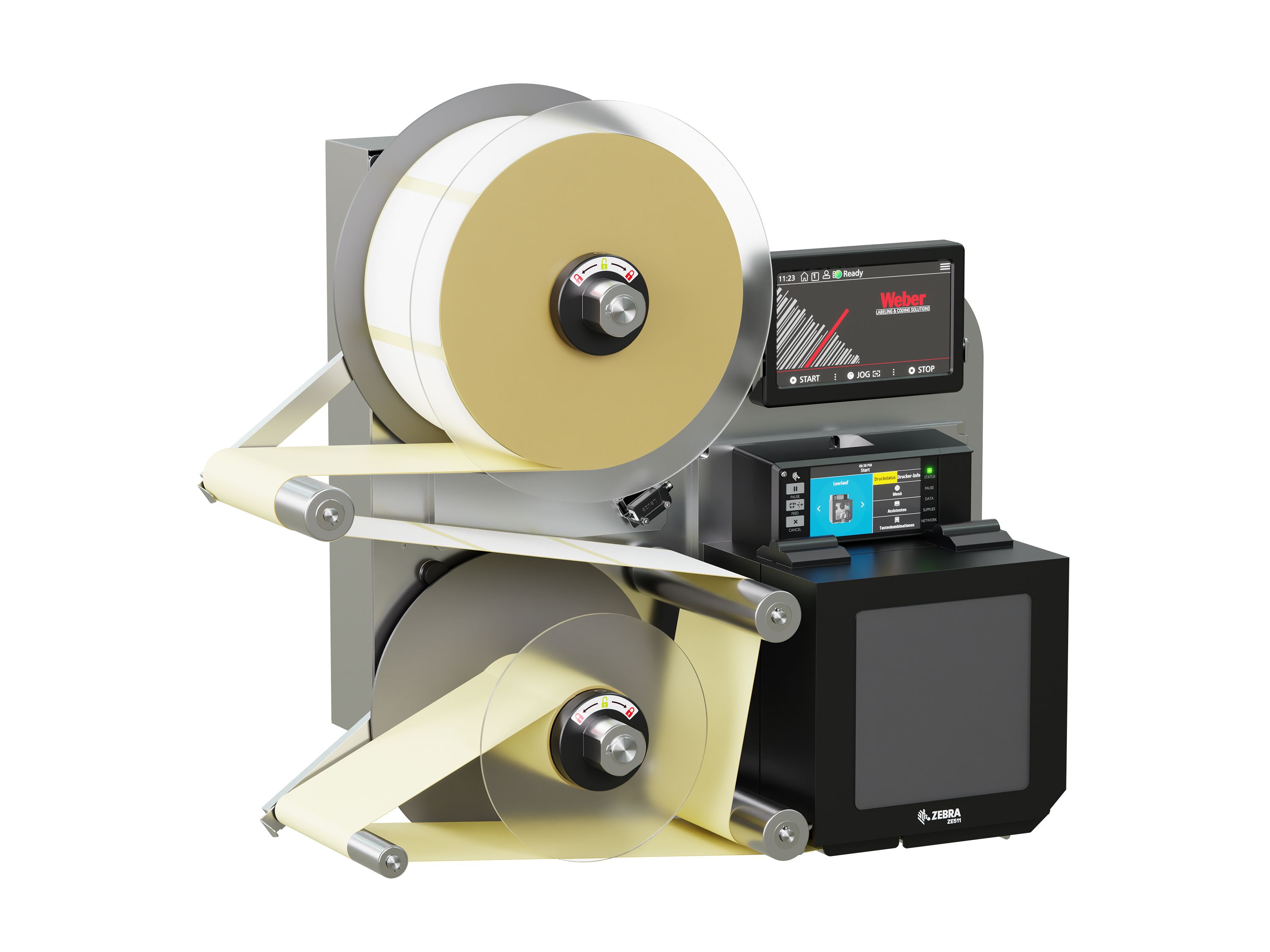

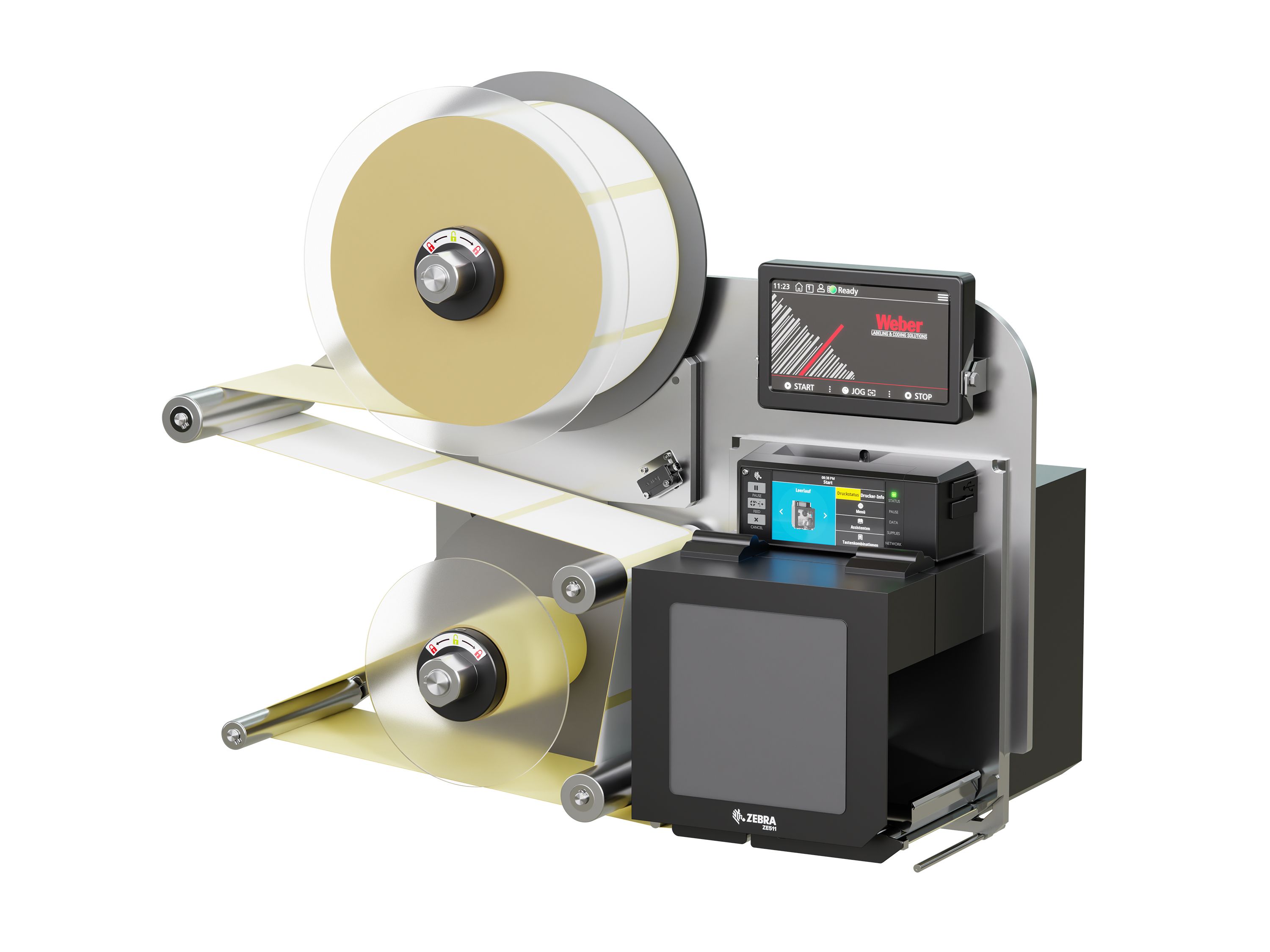

Système d’impression-pose d’étiquettes

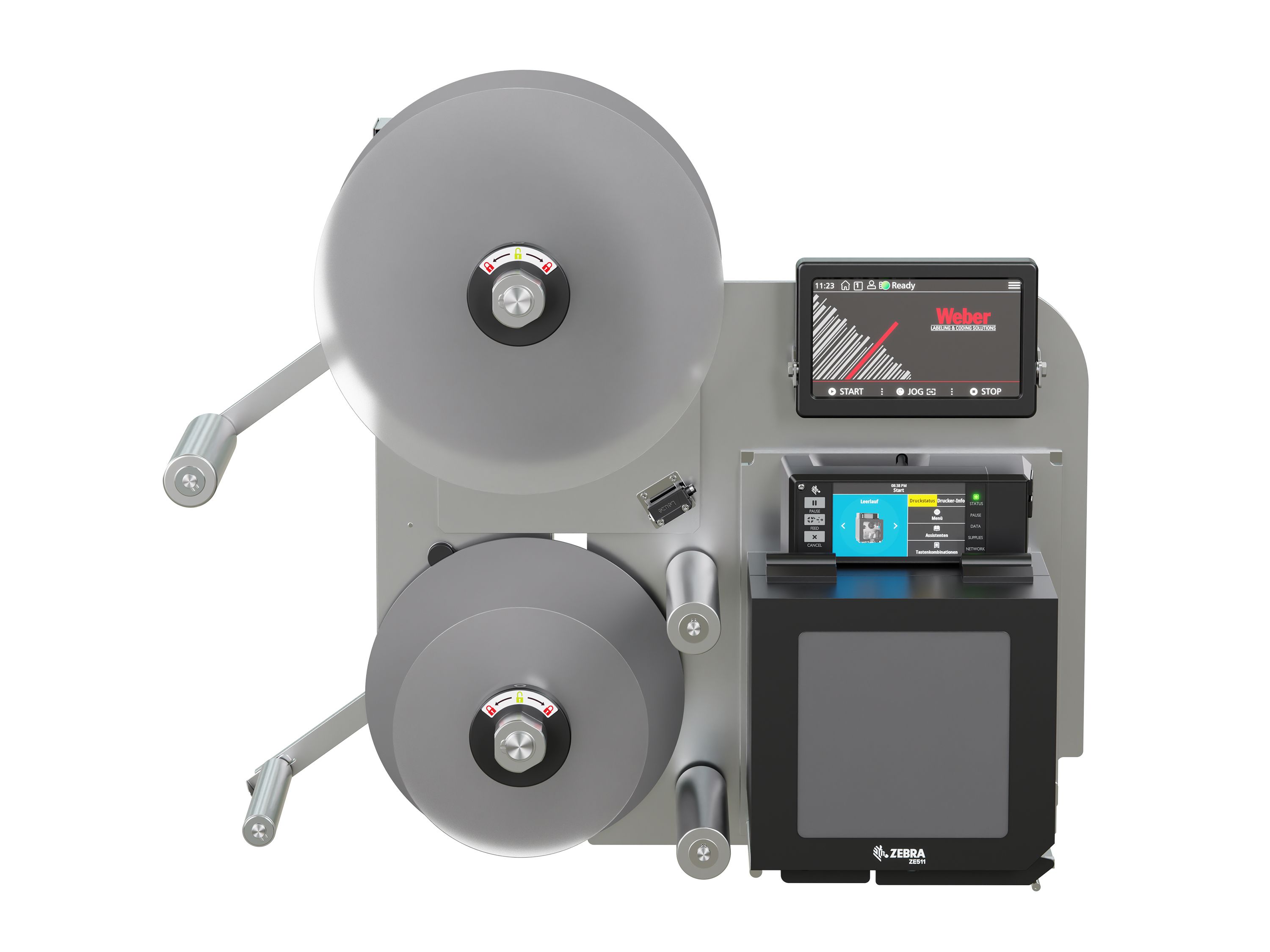

Legi-Air 4050B-R

Système d’impression-pose d’étiquettes dédié à l’étiquetage robotisé

  • Spécialement conçu pour fonctionner avec les robots
  • Système d’impression-pose d’étiquettes peu encombrant et flexible
  • Grande autonomie
  • Atteint des vitesses d’impression allant jusqu’à 400 mm/s
  • Construction très compacte

Une solution performante et évolutive d’automatisation pour l’industrie 4.0

Le Legi-Air 4050B-R est conçue pour travailler conjointement avec des systèmes robotisés multiaxes. La série Legi-Air 4050B, qui a fait ses preuves, sert de base. Dans cette configuration, une plaque de base raccourcie permet une accessibilité accrue pour la prise de l’étiquette par le préhenseur du robot.

Avec le Legi-Air 4050B-R, vous profitez d’une technique éprouvée issue de la production en grande série: le système d’impression-pose d’étiquettes peu encombrant et flexible aux multiples variantes a été développé sous forme de module et s’intègre particulièrement facilement dans les processus existants. Il imprime au choix en transfert thermique ou en thermique direct. Le système est équipé de modules d’impression performants, issus de fabricants de premier plan et conçus pour un environnement industriel.

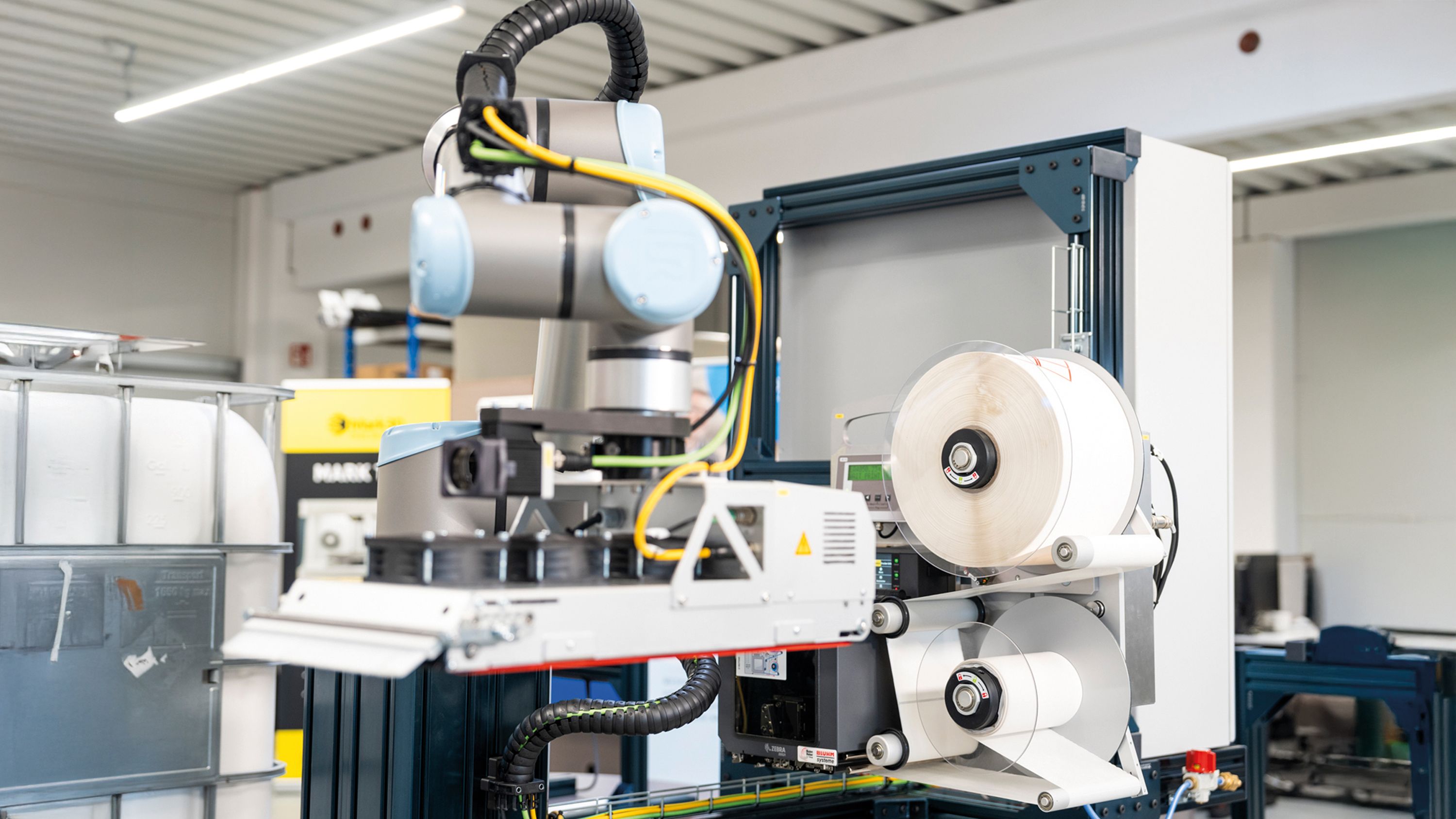

Legi-Air 4050B-R Étiquetage avec des robots 2

Applications

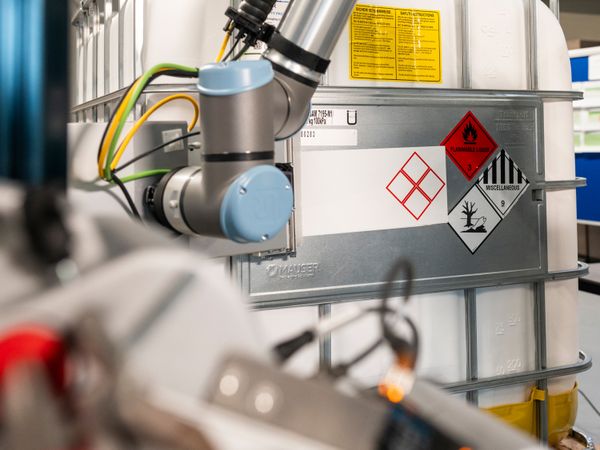

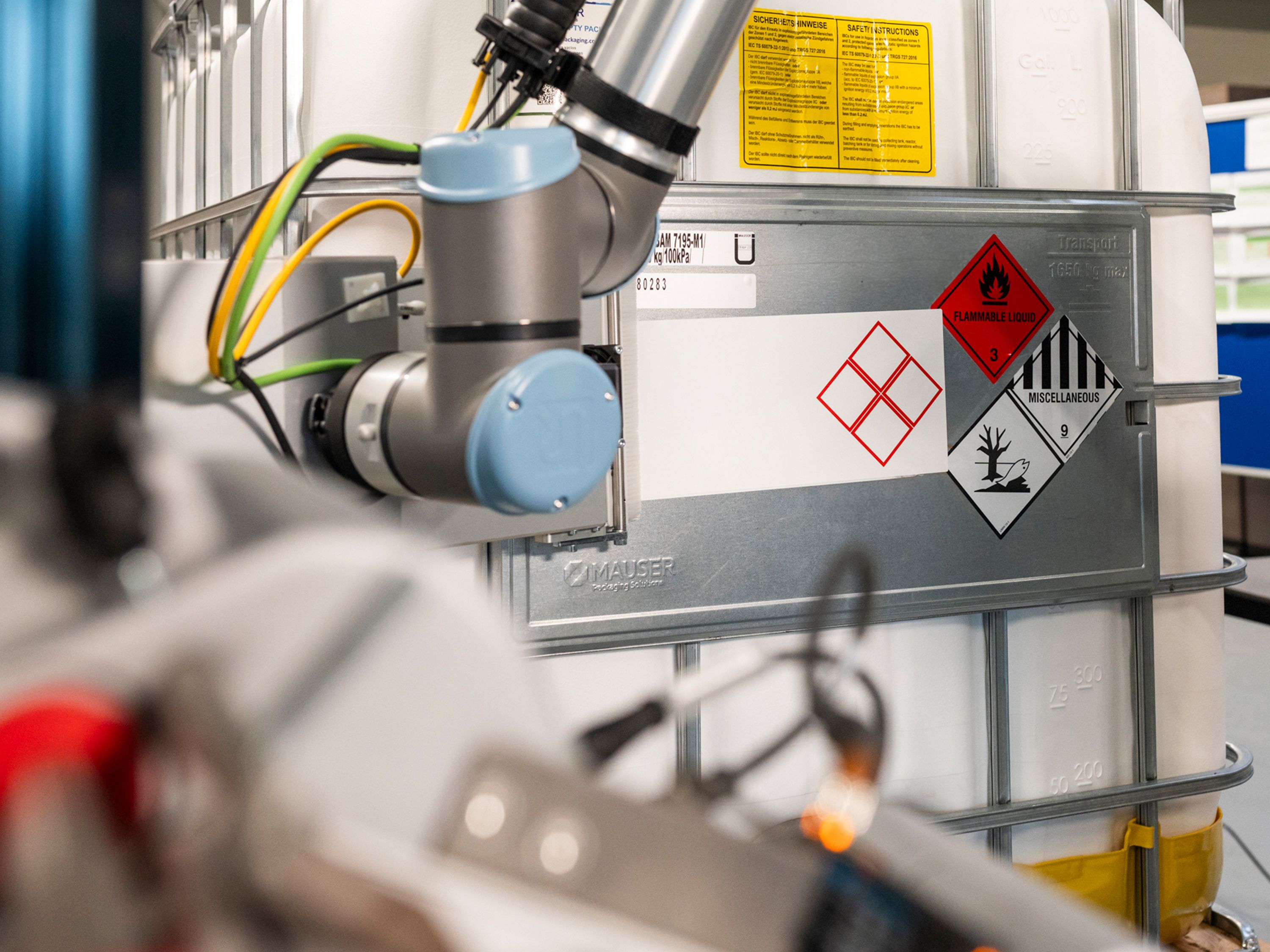

Legi-Air 4050B-R Étiquetage avec des robots 5

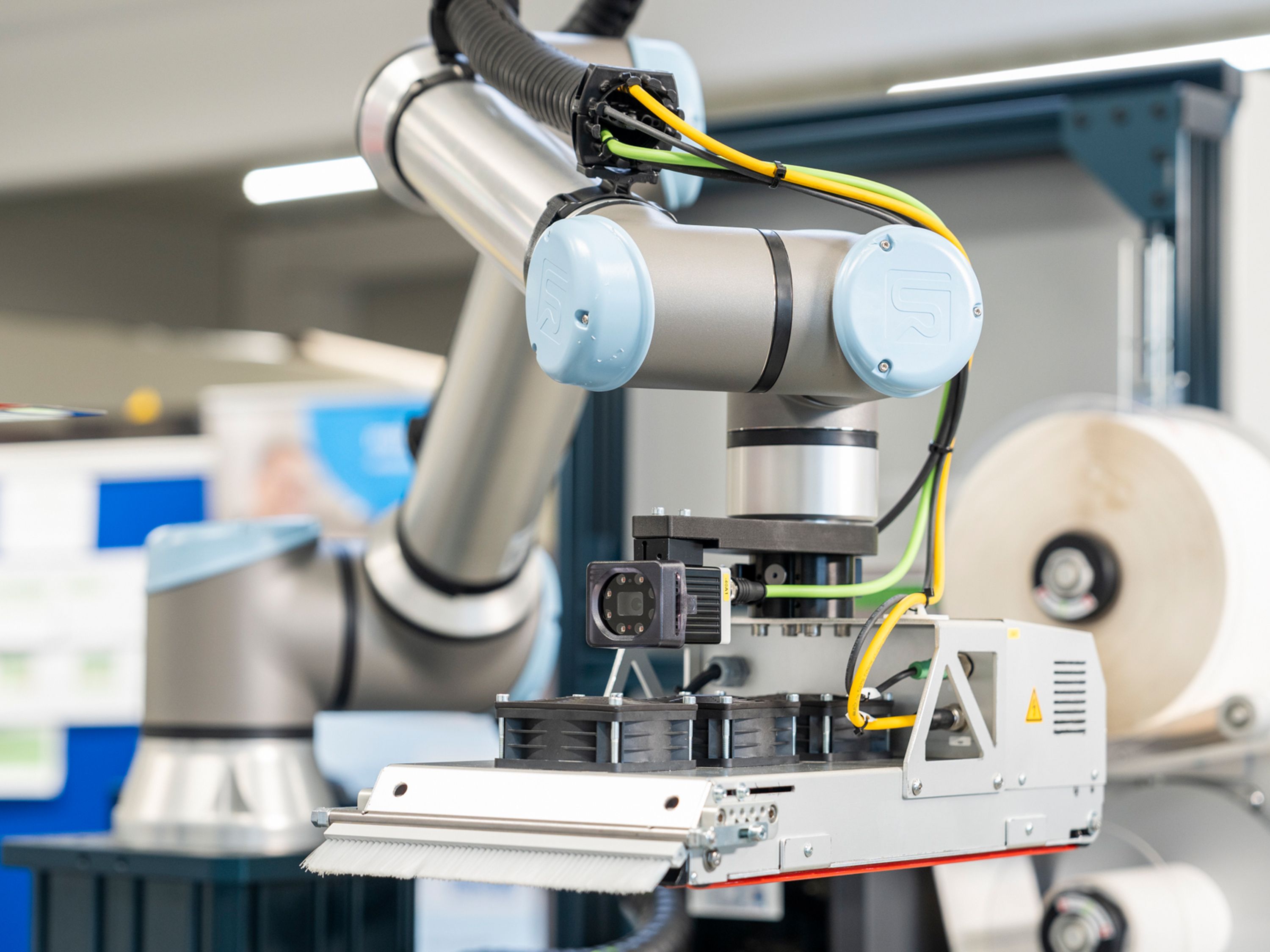

Legi-Air 4050B-R Étiquetage avec des robots 7

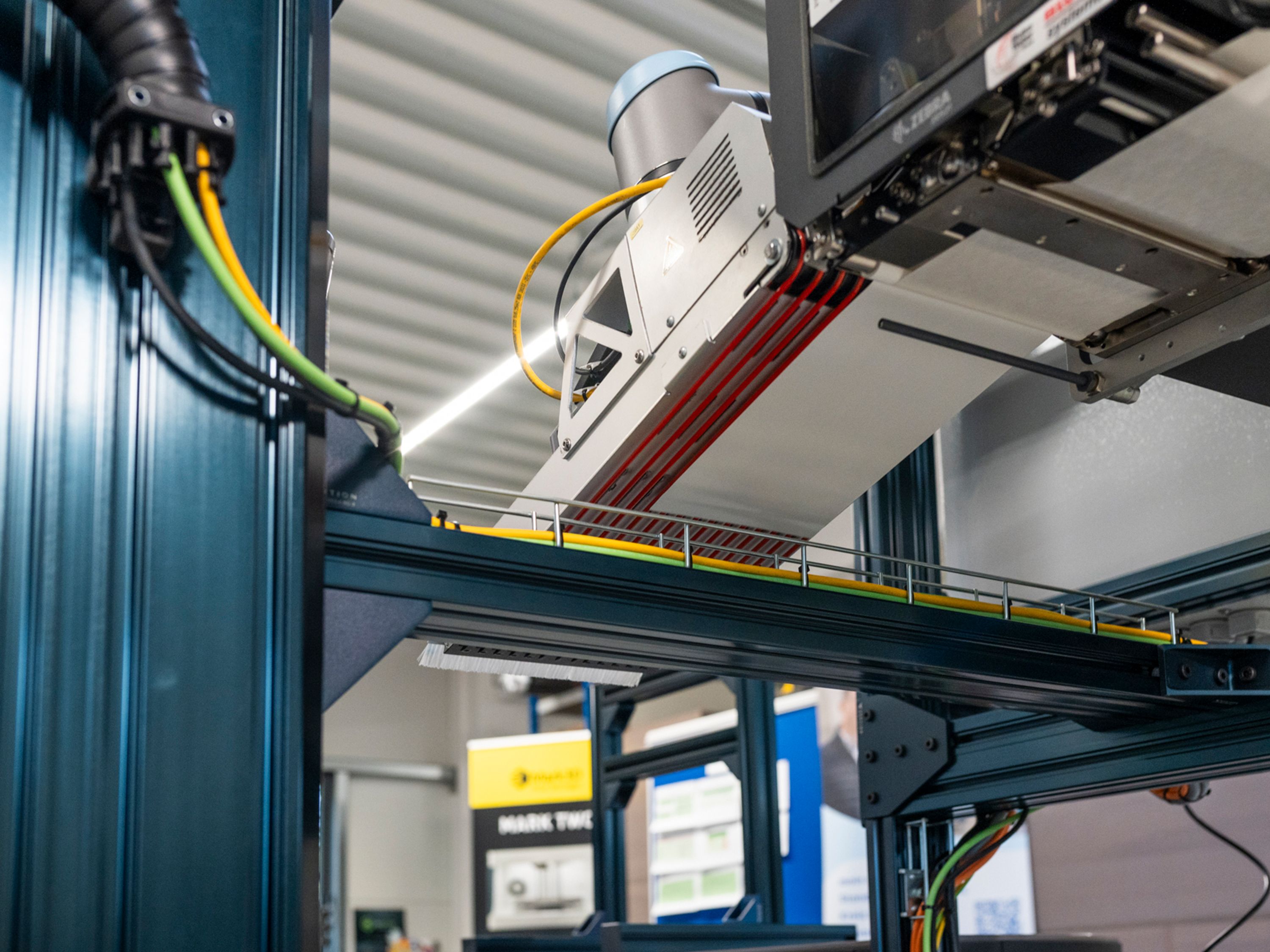

Legi-Air 4050B-R Étiquetage avec des robots 8

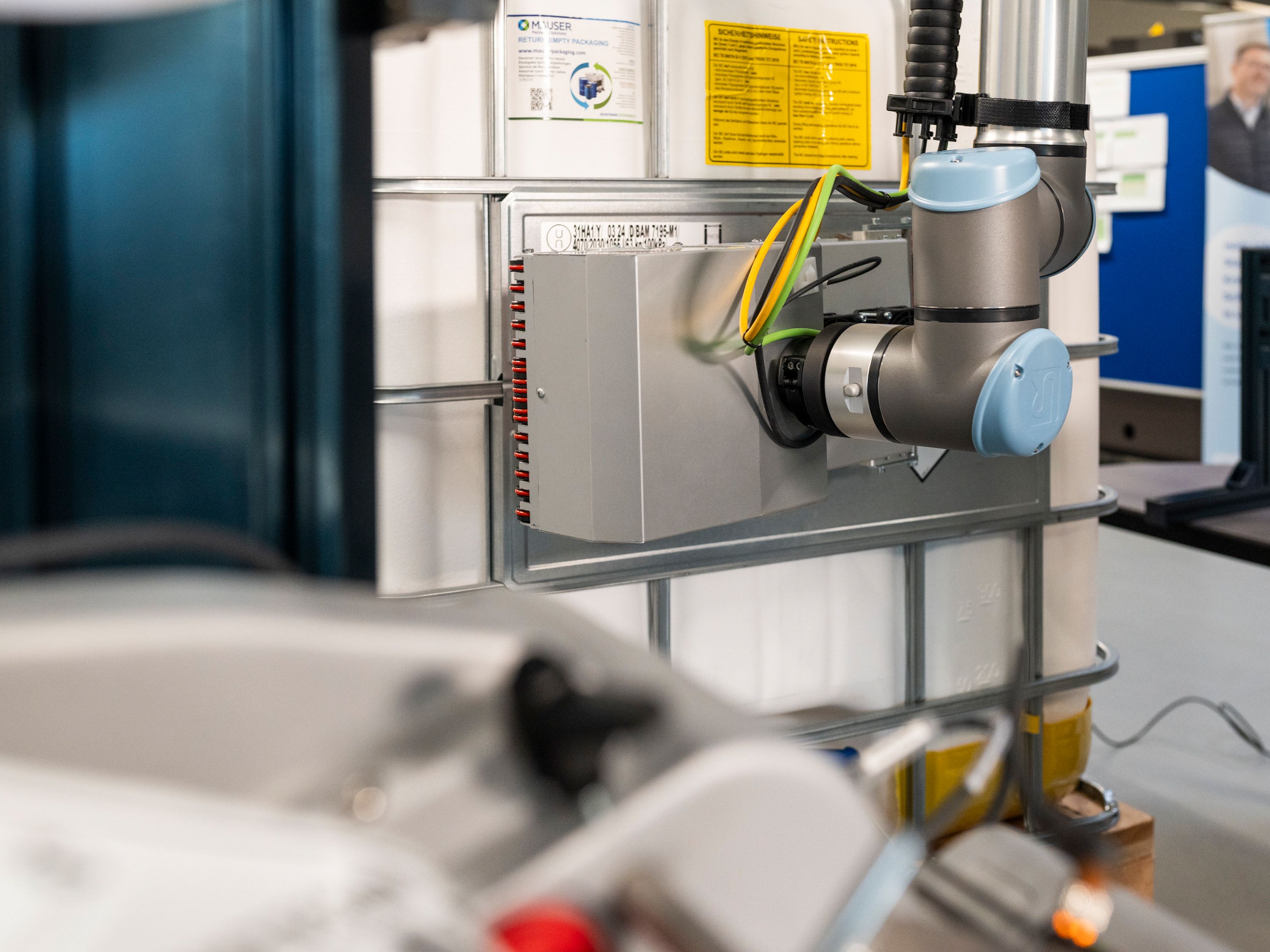

Legi-Air 4050B-R Étiquetage avec des robots 4

Particularités

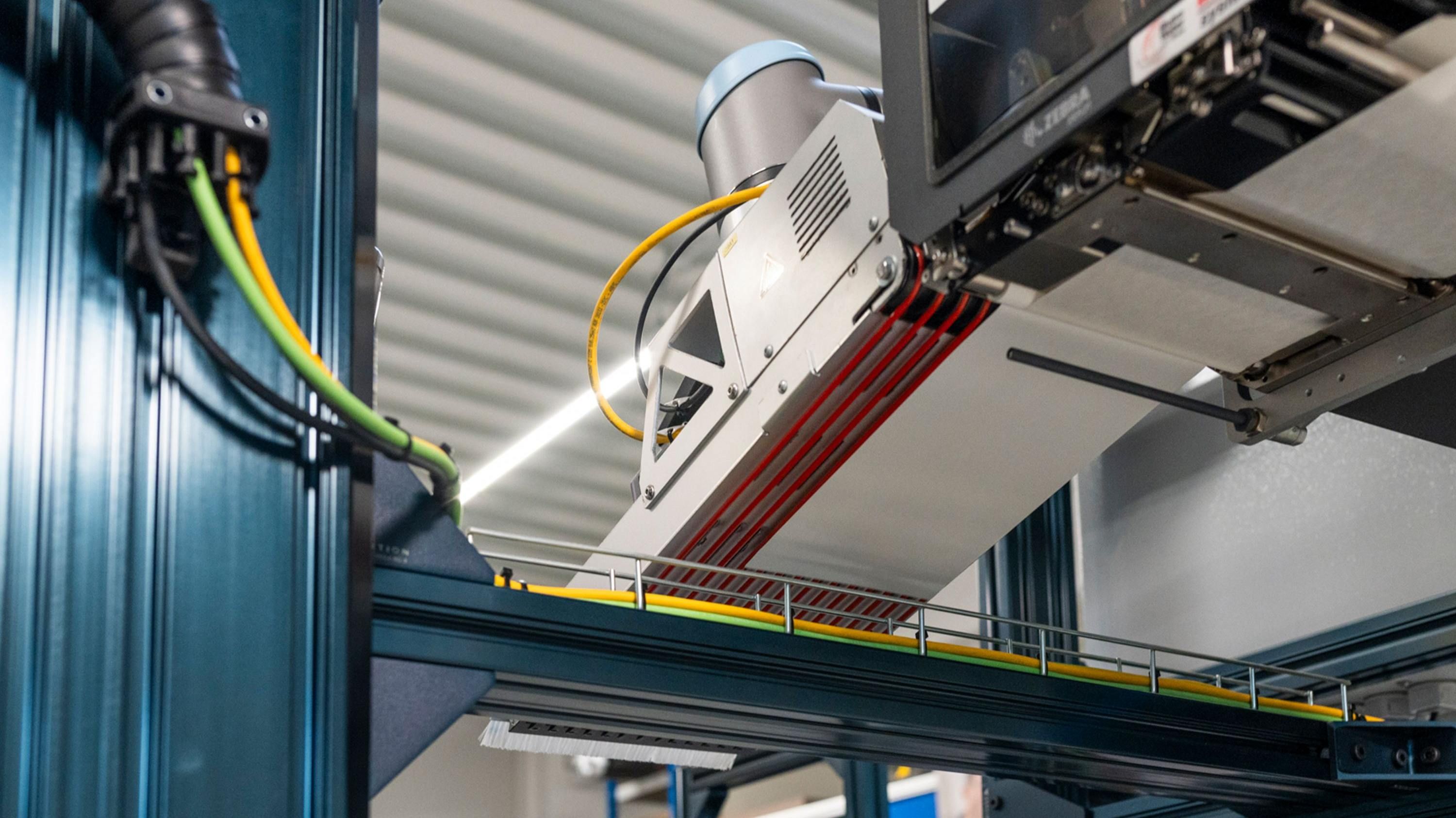

Legi-Air 4050B-R étiquetage avec robot

Collaboration parfaite entre étiqueteuse et robot

Le Legi-Air 4050B-R fonctionne avec un robot doté d’un préhenseur d’application conçu sur mesure. Le robot se déplace en position de prise devant le système d’impression-pose d’étiquettes, déclenche le processus d’impression et prend en charge l’étiquette imprimée. Il applique ensuite l’étiquette avec précision à l’emplacement défini au préalable sur le produit. Cette interaction entre le système d’impression-dépose et la robotique garantit un étiquetage hautement précis et reproductible – même pour des géométries de produits complexes ou des zones difficiles d’accès.

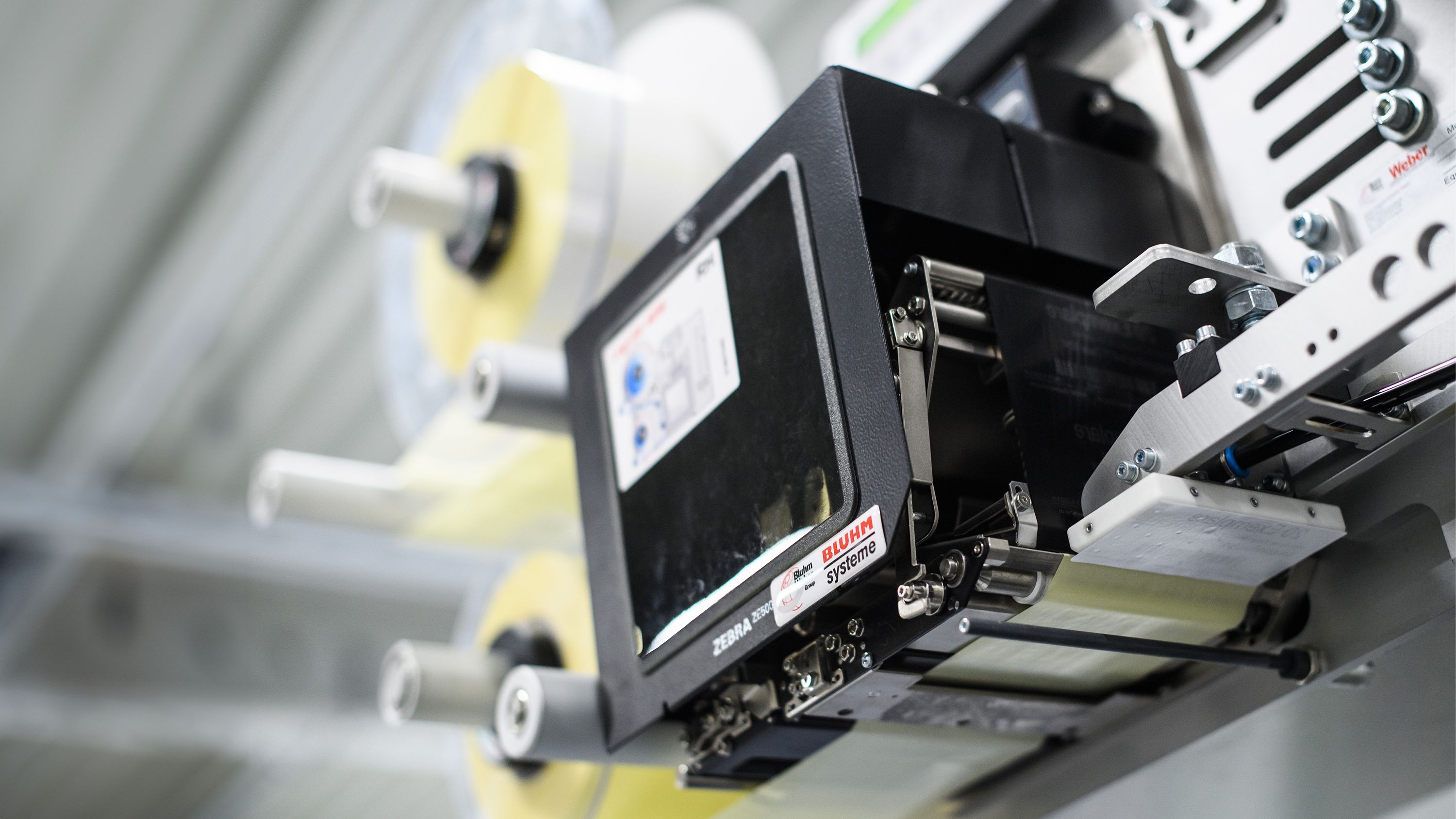

Legi-Air 4050E modules d’impression

Concept de module d’impression modulaire

Le système d’impression-pose d’étiquettes peut être combiné avec un grand nombre de modules d’impression de fabricants renommés (Zebra, Sato, Novexx, CAB). Le remplacement d’un module d’impression par un autre est possible à tout moment et sans problème.

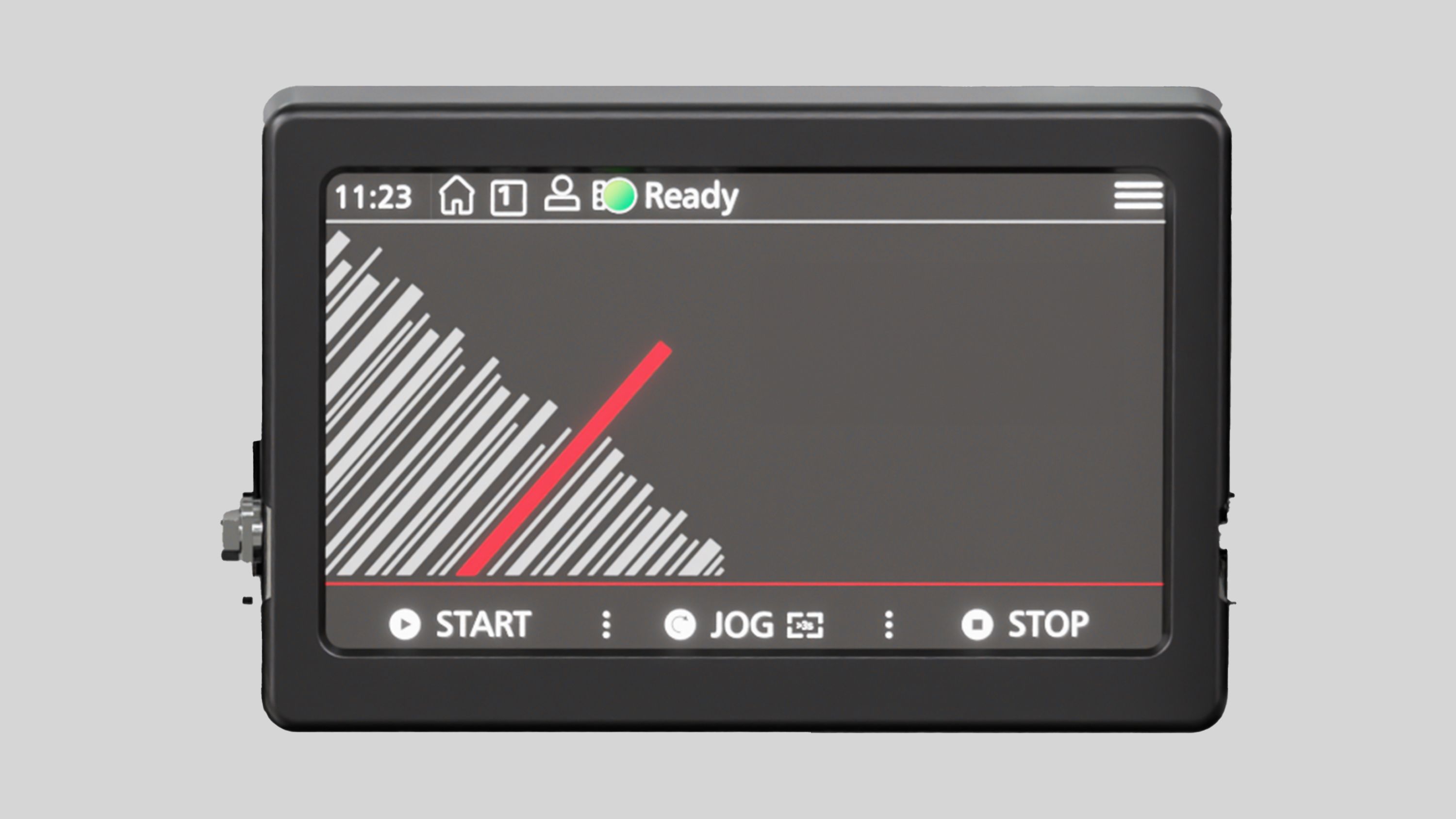

Legi-Air 4050 afficheur

Pilotage simplifié via écran

Le 4050B-R est facile à utiliser grâce à son écran intégré. Les diagnostics d’erreurs, la productivité et l’état de maintenance ainsi que les événements peuvent également être consultés.

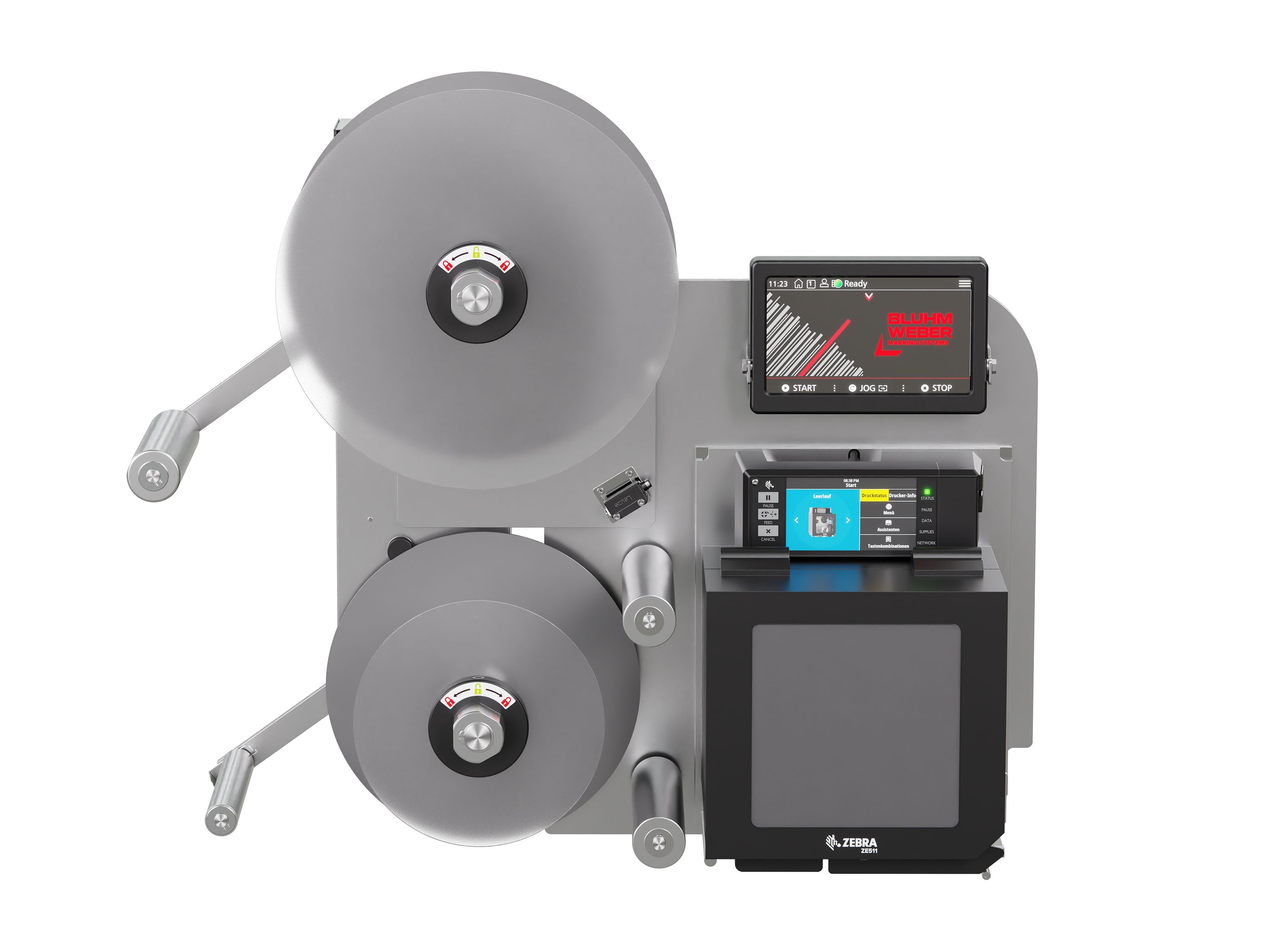

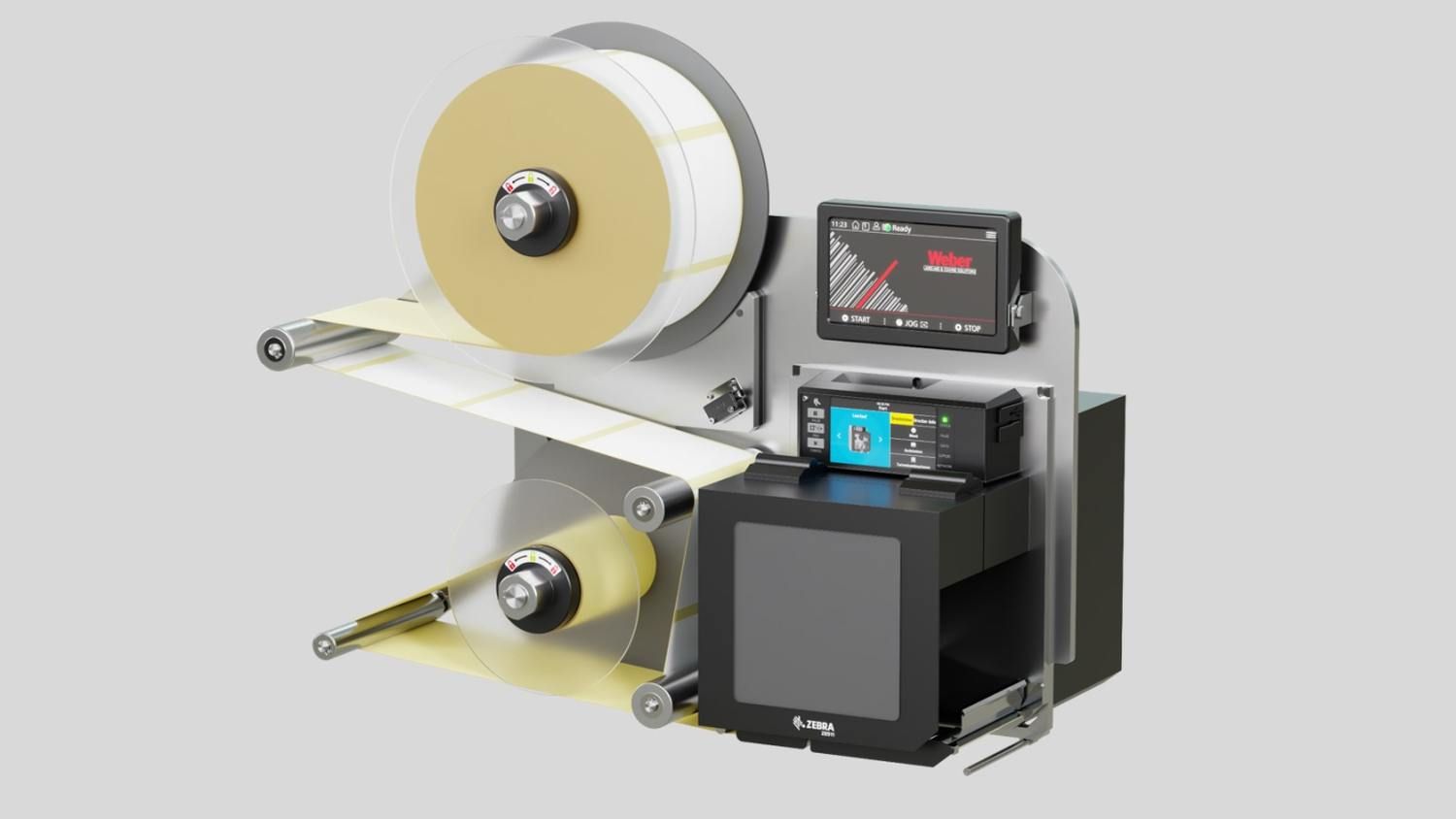

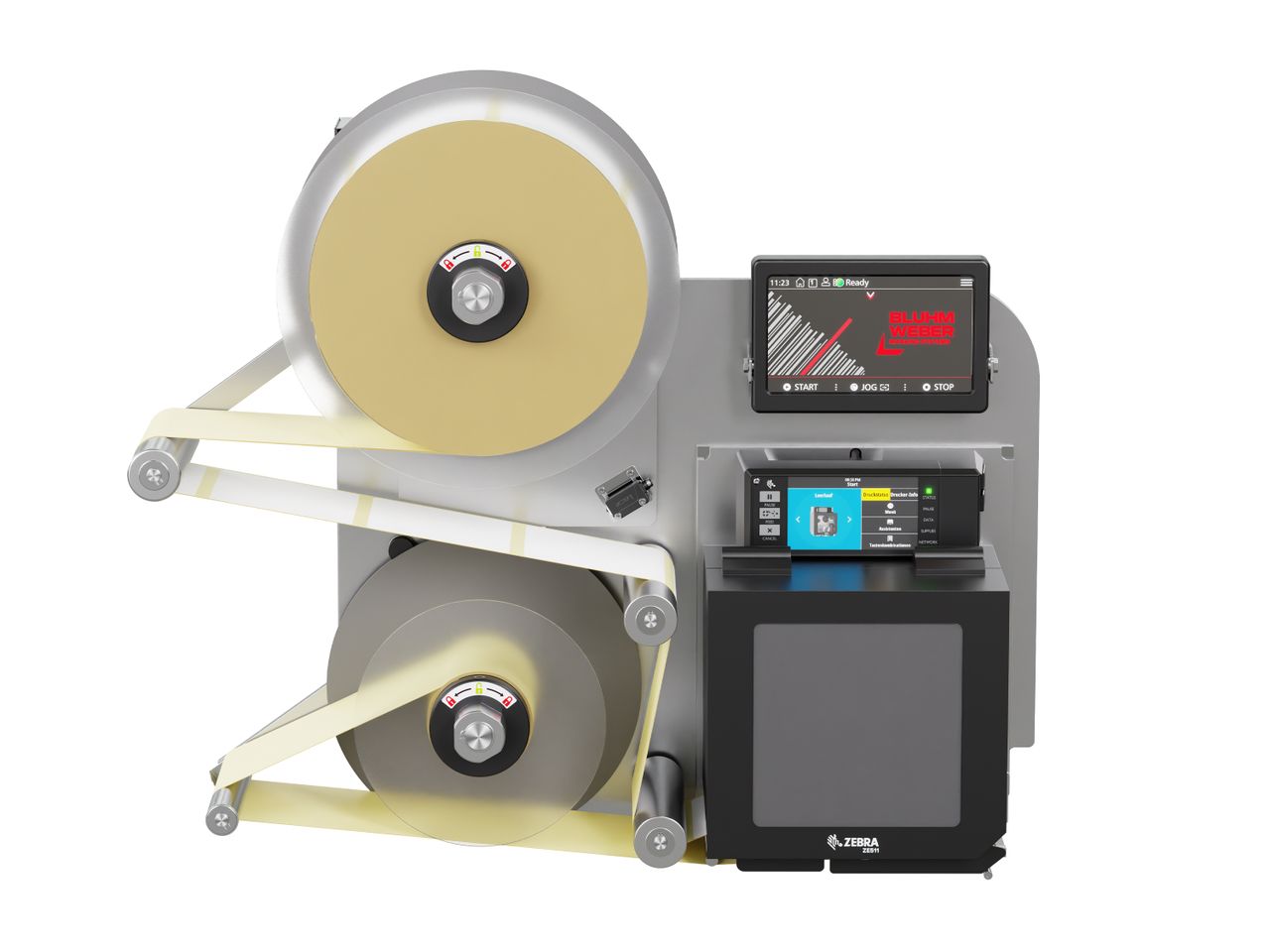

Legi-Air 4050B-R design compact

Compact et facile à intégrer

Grâce à ses dimensions extrêmement compactes, le système d’impression-pose d’étiquettes peut être intégré sans difficulté. L’appareil dispose d’une plaque de base raccourcie qui permet un accès optimal au préhenseur du robot.

Données techniques
Données de distribution
Cadence d’application d’étiquettes max.
70
Diamètre du rouleau d’étiquettes max.
300
Caractéristiques
Technologie
Pneumatique
Indépendance de l’orientation de montage
oui
Déroulement des étiquettes
Moteur pas à pas
Enroulement des étiquettes
Moteur pas à pas
Alerte de manque d’étiquettes
en option
Détection de rupture de bande
non
HMI
Version IHM
Afficheur texte
Aspects physiques

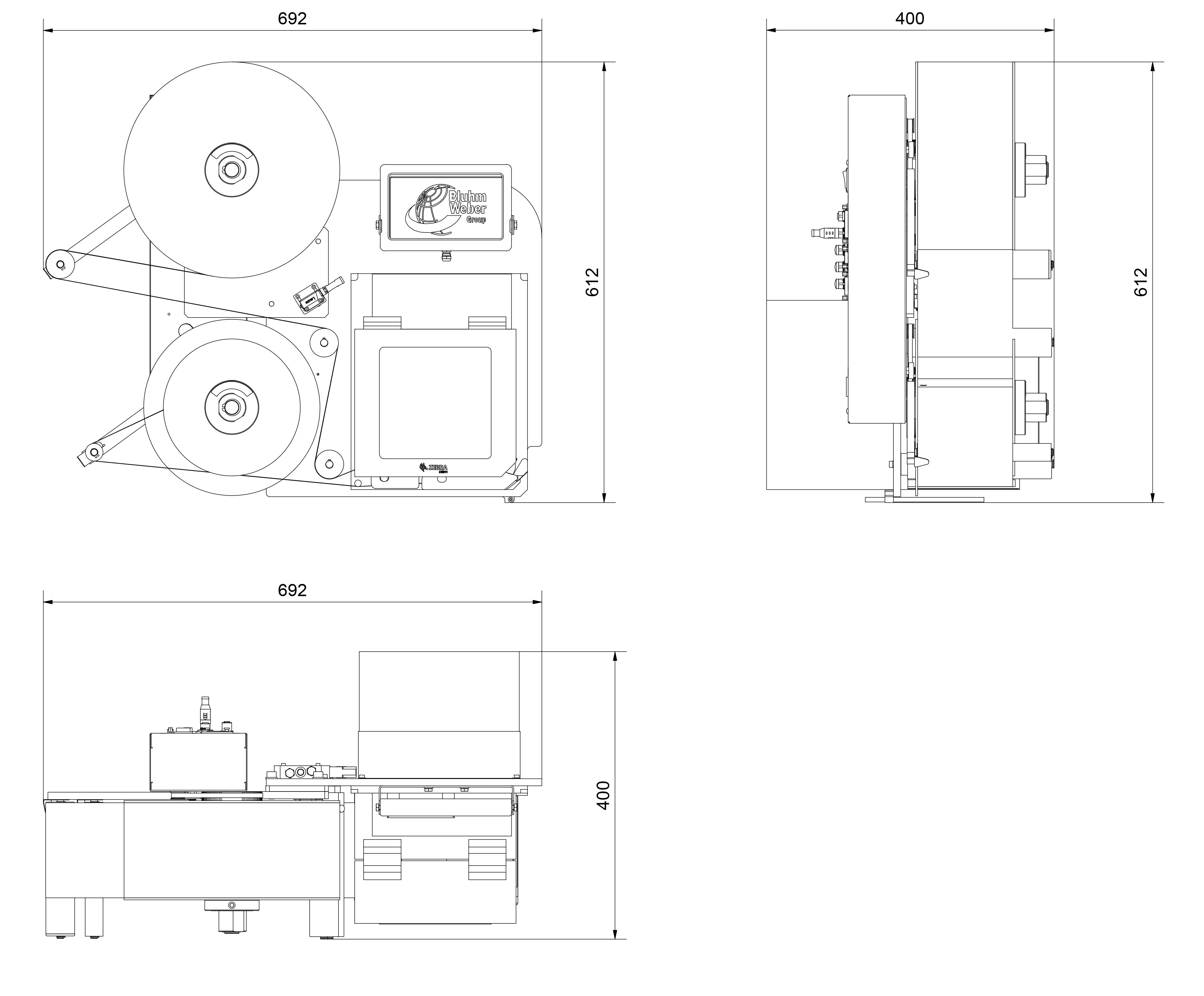

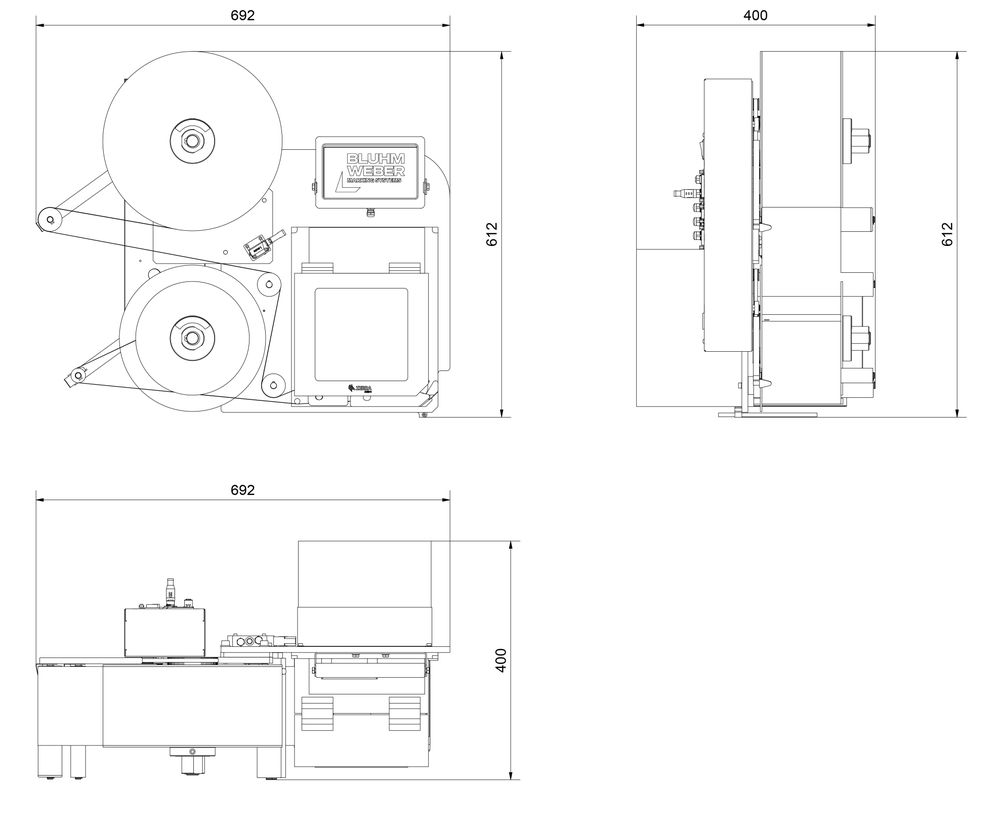

Dimensions du système (HxLxP)
612 mm x 400 mm x 692 mm
Poids
35
Homologations
CE
Humidité relative non condensante
15 - 95 %
Température ambiante
2 - 35°C
Niveau sonore
70
Raccordements
Tension d’alimentation
90 - 263 V
Courant
5
Raccordement d’air comprimé
6
Interfaces
USB, WLAN 802.11a/b/g/n/ac (option de mise à niveau), Port applicateur, RS232, Ethernet IPv4
