Imprimante à jet d'encre industrielle

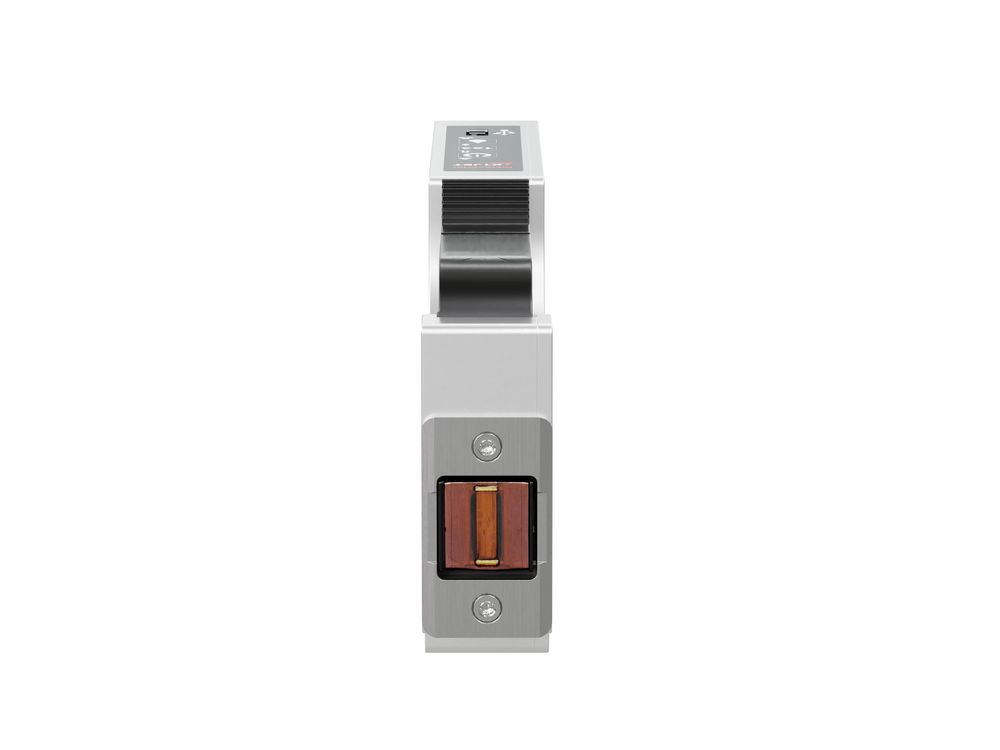

Markoprint X1JET HP Stitch

Imprimante super compacte et pouvant être mise en cascade 8 fois

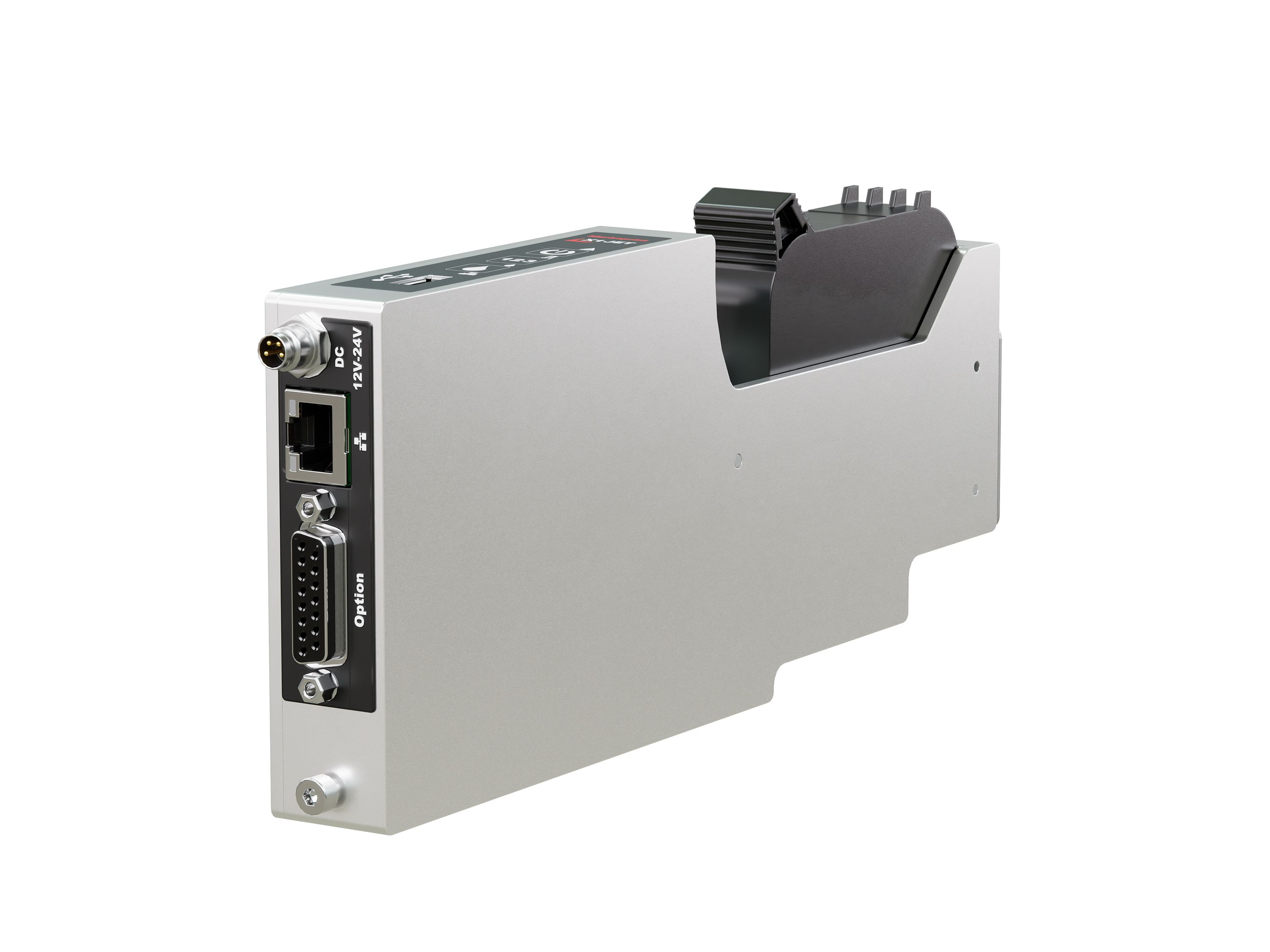

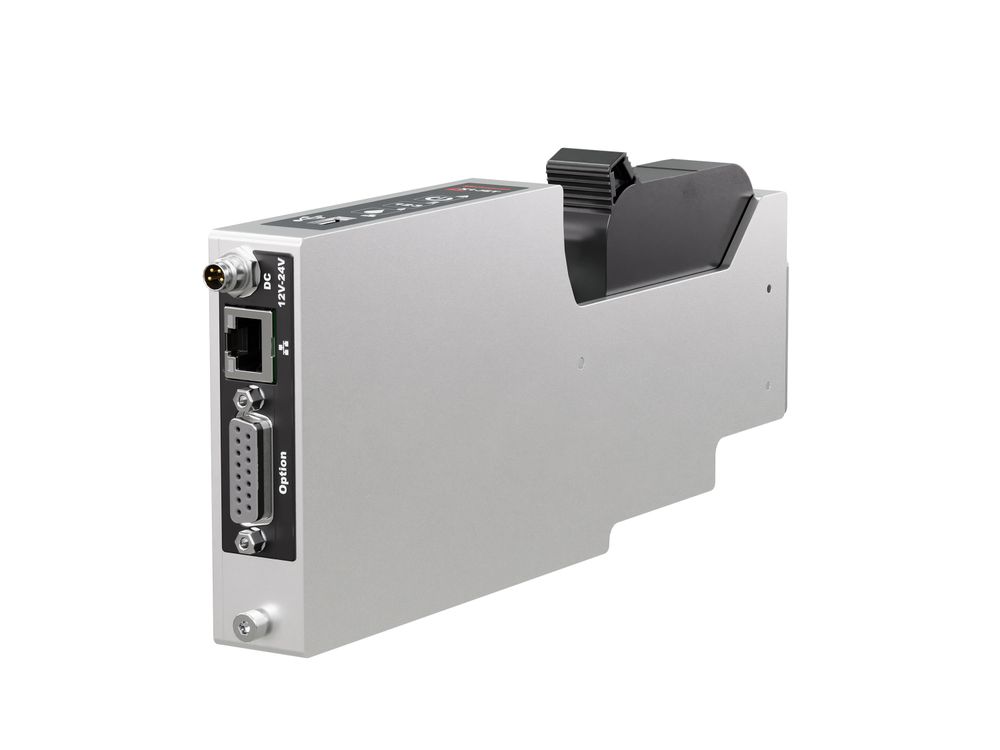

L’électronique est montée derrière la cartouche pour gagner de la place
Mise en cascade de jusqu’à 8 têtes d’impression (image imprimée de 100 mm)
Empilable pour une utilisation multiple
Hauteur d’impression d’une seule tête d’impression jusqu’à 12,7 mm
Haute résolution d’impression jusqu’à 600 dpi
Atteint des vitesses d’impression allant jusqu’à 90 m/min

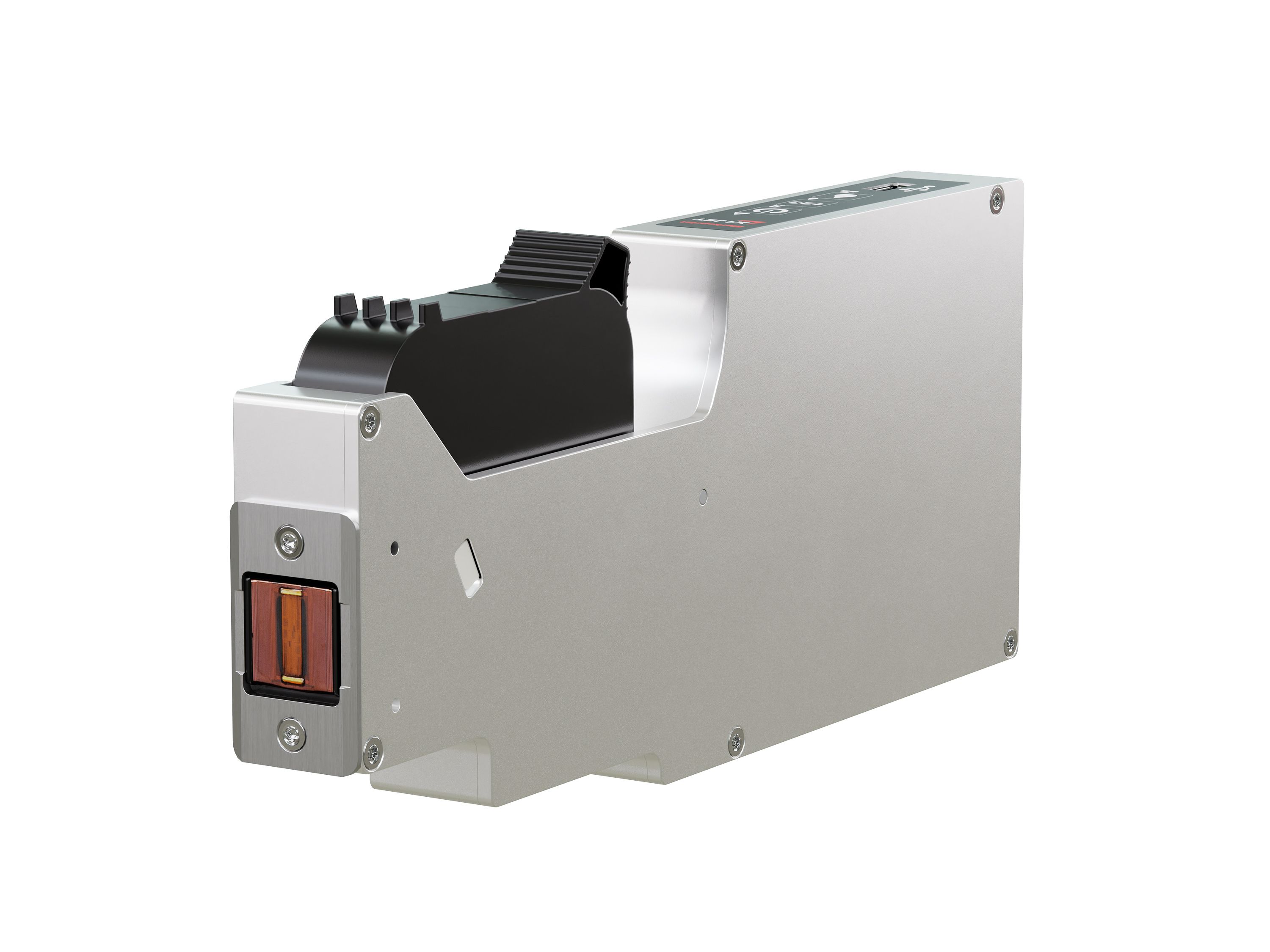

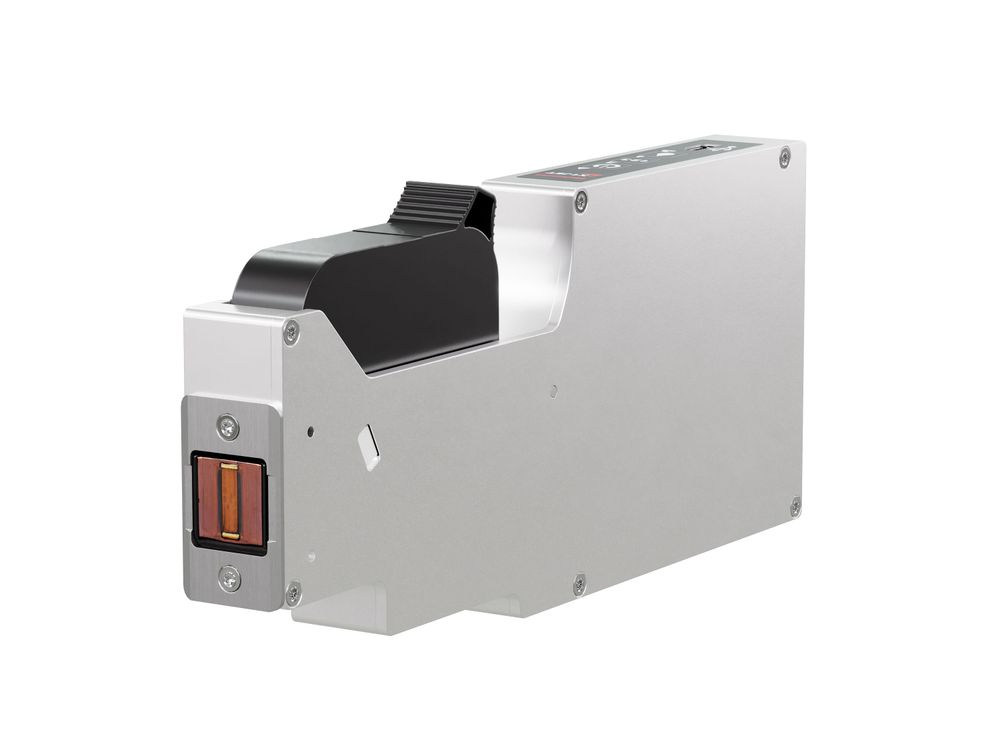

La Markoprint X1JET HP Stitch a une forme particulièrement étroite. L’électronique est montée derrière la cartouche, ce qui permet de gagner de la place. L’imprimante jet d’encre thermique avec la technologie des cartouches HP réunit en outre la tête d’impression et le contrôleur dans un carter robuste en aluminium anodisé. L’ensemble de ces éléments rend l’imprimante extrêmement compacte et donc facile à intégrer.

La Markoprint X1JET HP Stitch constitue la solution pour les espaces de montage étroits ou lorsque plusieurs systèmes doivent être montés très près les uns des autres. Ce dernier cas peut par exemple se présenter lorsque plusieurs images imprimées de 12,5 mm de haut doivent être produites simultanément dans une installation de thermoformage à plusieurs voies.

La Markoprint X1JET HP Stitch imprime des textes, des codes à barres 1D, des codes 2D et des graphiques en haute résolution et fournit des résultats d’impression brillants sur les produits et les emballages. Le système est adapté à de nombreuses tâches d’impression dans l’industrie alimentaire, chimique, des matériaux de construction et pharmaceutique.

Boîte pliante imprimée avec l’imprimante à jet d’encre Markoprint

Carton d’emballage pour boissons imprimé avec l’imprimante à jet d’encre Markoprint

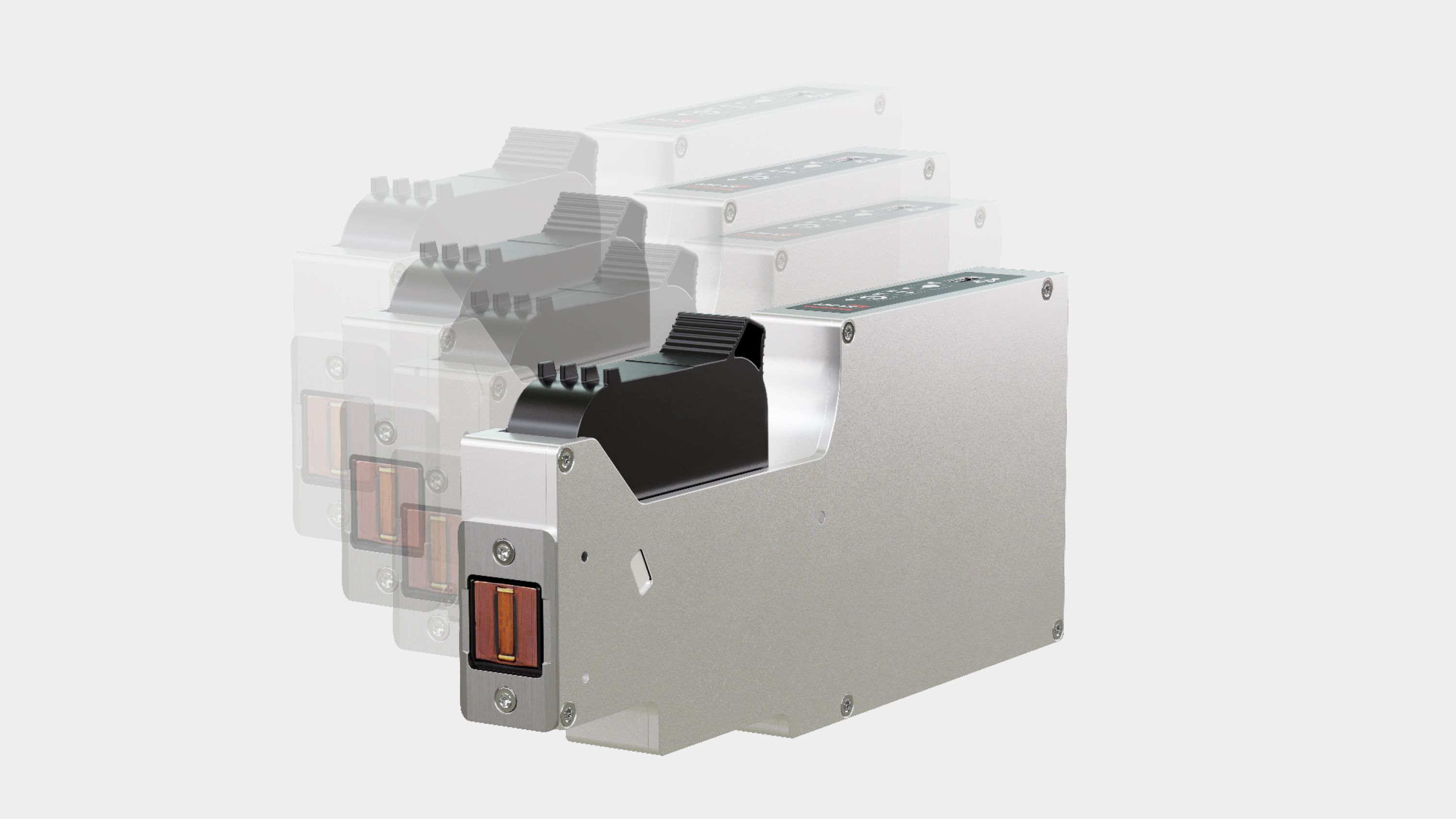

Plusieurs têtes d’impression X1JET HP Stitch peuvent être combinées de manière flexible, permettant ainsi un cascadage simple. De cette façon, la largeur d’impression peut être considérablement augmentée, ce qui rend possible l’impression de motifs même de grande surface. Avec jusqu’à huit têtes d’impression en cascade, une image d’impression homogène pouvant atteindre 100 mm de hauteur est obtenue. Cela ouvre de nouvelles possibilités d’application, par exemple pour les emballages larges ou les étiquettes contenant beaucoup d’informations.

Le Markoprint X1JET HP Stitch séduit par sa capacité d’empilement pour des applications multiples

L’impression simultanée de plusieurs images de 12,5 mm de hauteur entraîne une augmentation significative de la productivité et de l’efficacité dans le processus de marquage. Différentes informations peuvent être appliquées en parallèle sans étapes de travail supplémentaires. Cette fonction d’impression multiple permet des temps de passage rapides et garantit une grande flexibilité, en particulier dans les environnements de production avec un fort besoin de marquage.

Markoprint 3 touches logiques pour une utilisation intuitive

L’utilisation simple via trois touches logiques avec des voyants de contrôle LED sur le dessus du carter garantit une commande conviviale du système. Ainsi, même le personnel non formé parvient à utiliser la Markoprint X1JET HP Stitch et à exécuter des travaux d’impression en toute sécurité.

Une puce dans les cartouches d’encre identifie le type d’encre actuel et règle automatiquement les paramètres correspondants. Un changement manuel lors du remplacement de l’encre n’est plus nécessaire. De même, le niveau d’encre, entre autres, est enregistré et affiché en temps réel. Cela permet de contrôler le remplacement des cartouches et d’éviter les arrêts de production imprévus. Grâce au support de cartouche Click’n Print, les changements d’encre se font rapidement et facilement.

Le Coding Score spécialement développé facilite le choix et la configuration des systèmes d’impression Markoprint. Les niveaux de performance – PRINT, BASIC, ADVANCED, PRO et ULTIMATE – sont clairement définis, faciles à comparer et varient selon le système. Cela apporte de la transparence lors de la décision et assure une sécurité d’investissement dans une solution de marquage pouvant être étendue à tout moment. Les nouvelles exigences en matière de production, d’efficacité ou de durabilité peuvent être intégrées sans difficulté, garantissant des processus puissants et économiques à long terme.

Données techniques

Spécifications d’impression

Basic

Advanced

Pro

Type d’imprimante

Jet d’encre thermique (TIJ)

Technologie d’impression supportée

Hauteur d’impression

1 mm - 12,7 mm

Basic

1 mm - 12,7 mm

Advanced

1 mm - 12,7 mm

Pro

1 mm - 12,7 mm

Résolution d’impression verticale jusqu’à

300

Basic

300

Advanced

600

Pro

600

Vitesse d’impression jusqu’à

Basic

Advanced

Pro

Distance recommandée entre la tête d’impression et le produit

Basic

Advanced

Pro

Orientation

De gauche à droite, De droite à gauche

Fonction

Impression de la face supérieure, Impression latérale

Nombre maximal de lignes de production

Contenus imprimables

Champs de texte, Graphiques BMP

Basic

Champs de texte, Graphiques BMP, Indication de temps, Champ de date

Advanced

Code à barres, Champs de texte, Graphiques BMP, Compteur, Indication de temps, Champ de date, Décalage de la date, Saisie de variables, Champs d’action

Pro

Code à barres, Codes 2D, Champs de texte, Graphiques BMP, Compteur, Indication de temps, Champ de date, Décalage de la date, Saisie de variables, Champs d’action

Code à barres

Basic

Advanced

Code 2 sur 5, Code 39, Code 128, EAN 8, EAN 13, GS1 Databar

Pro

Code 2 sur 5, Code 39, Code 128, DataMatrix, EAN 8, EAN 13, GS1 Datamatrix, GS1 Databar, QR Code, autres sur demande, UPC-A, UPC-E

Polices

Polices spécifiques aux clients, Toutes les polices de caractères Windows

Impression directe PDF

DBPrint

–

Basic

–

Advanced

–

Pro

Spitting

Basic

Advanced

Pro

Logiciel d’interprétation

integra Command

Conditions logicielles

Processeur d’au moins 1 GHz, Interface pour le raccordement du dispositif d’impression, Souris PC ou écran tactile, DirectX 9 ou supérieur avec le pilote WDDM 1.0, Au moins 30 Go d’espace sur le disque dur, 2 GB pour 32-bit ou 4 GB pour 64-bit, Windows 7, 8, 10

Encre

Couleur

Bleu, Jaune, Vert, Blanc, Rouge, Noir, UV-visible, Durcissement par UV

Composition

Basé sur la solvabilité, Basé sur l’eau

Matériel informatique

Basic

Advanced

Pro

Afficheur (écran)

Pas d’écran

Panneau de commande/affichage externe

Écran externe Vivid, Écran externe HMI

Capteur interne

–

Signal du transmetteur

Fréquence max.150 kHz, Seuil de commutation 7 V, Tension 24 V, Symétrique ou NPN

Signal du capteur

NPN, Seuil de commutation 7V

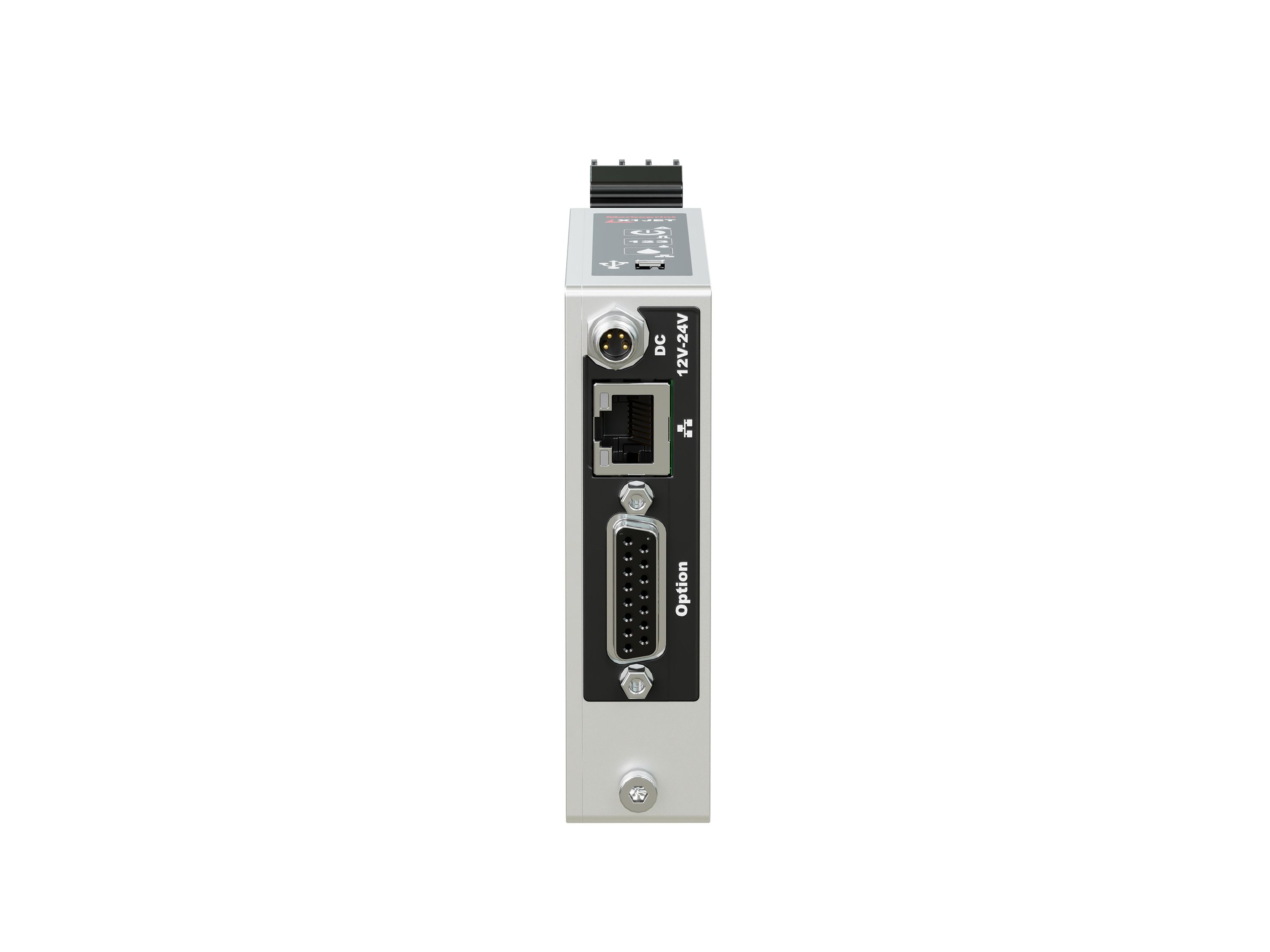

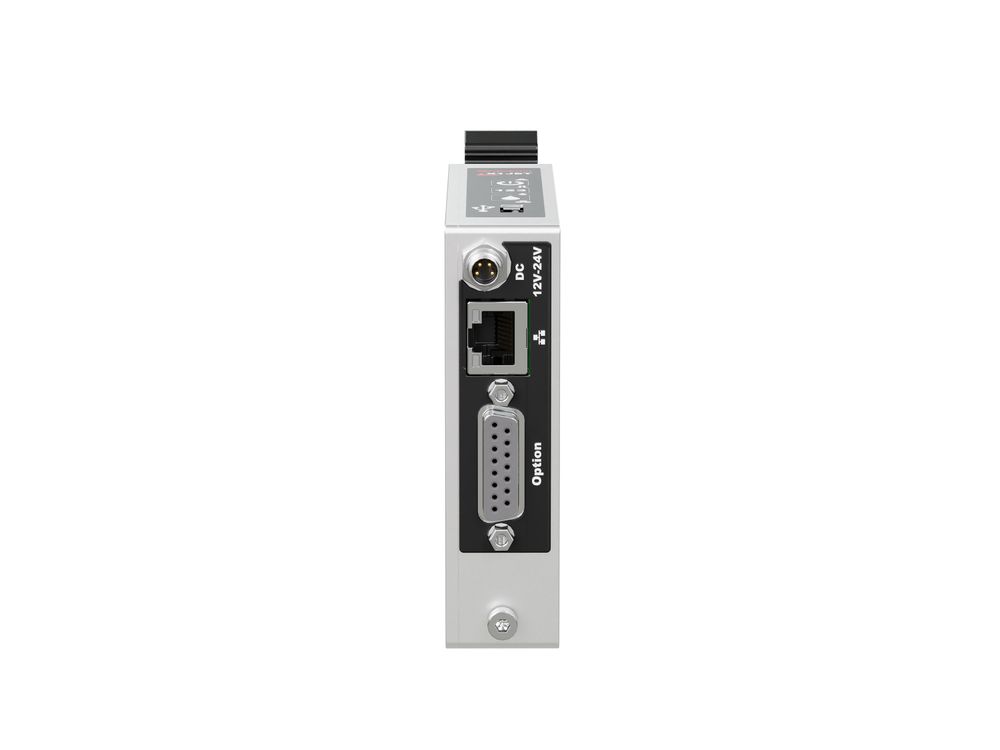

Interfaces

Ethernet (TCP/IP), RS-232, sUB-D 15 pôles (connexion transmetteur/capteur/entrées/sorties et alimentation électrique en option)

Emplacement pour clé USB

Emplacement PCMCIA

–

Extension de la mémoire flash en option

–

Emplacement pour carte mémoire SD

–

Sorties d’état/ d’alarme

Basic

Advanced

Pro

Wi-Fi

–

Basic

–

Advanced

–

Pro

–

Aspects physiques

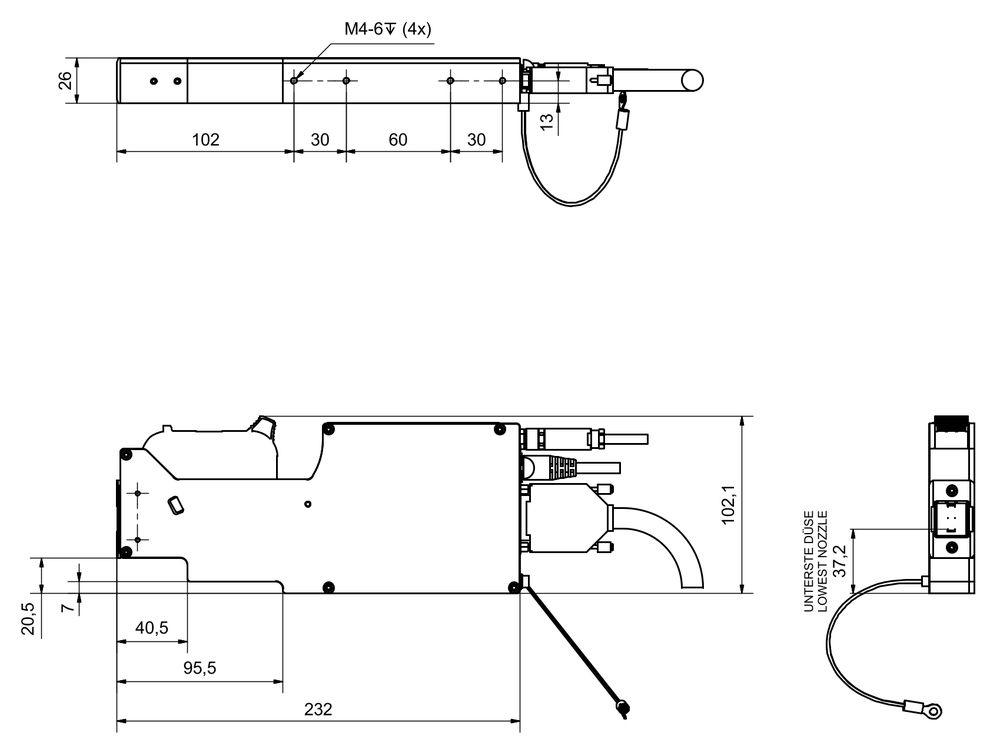

Dimensions du système (HxLxP)

103 mm x 26 mm x 235 mm

Poids

0,5

IP type de protection

IP 40

Autorisations

Humidité relative non condensante

10 - 90 %

Température ambiante

5 - 40°C

Tension de raccordement

90-240 V

Fréquence du secteur

50-60 Hz

Intensité du courant

1,25
